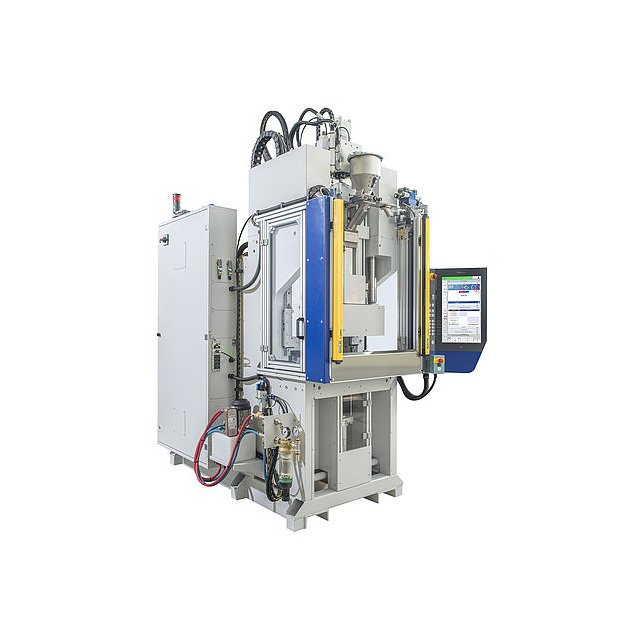

CM采用了C型機架設計，合模單元為立式，無系桿。注射單元可為立式或臥式。CM配備有伺服控制閥，所采用的與TM和HM系列注塑機為同種類型，可加工TPE和各種傳統熱塑樹酯。

CM系列立式合模單元不帶系桿。因此，模具區無外伸件。立式C型機架帶有兩個平行的合模缸，可確保模具空間寬敞且具有*的易于靠近性。CM 主要用于各種連接器和接線的嵌件模塑加工。

優點:

易于取出部件，且配備光簾裝置，可自動保護部件插入和取出區。

合模單元采用立式C型機架和兩個平行的合模缸，可確保模具空間寬敞且具有*的易于靠近性。

將工作高度下調*1,000 mm，選擇半自動模式時，工作條件符合工效學原理。

合模單元

無系桿的立式合模單元。

對稱的兩點式動力傳輸方式，合模缸安裝于上方位置。

壓板由線性導軌支撐，在整個行程內，壓板都保持精確平行。

完全液壓式合模系統。

采用了差速控制系統，快速開模和合模。

高度按照操作人員身高設計，合乎工效學理念。

模具和噴嘴易于靠近和檢修。

靈敏的模具保護系統。

注射單元

注射裝置L/D比統一（22:1），注塑壓力為2,000 bar，且采用了中等直徑的螺桿，熔融物的均質性*。

線性導槽系統可確保注射裝置軸向運動精確。

滑座油缸相對布置，確保噴嘴不會產生力矩。

設計緊湊，采用了一體式液壓閥板，所有部件均易于檢修。

螺桿直接由低速液壓電機驅動，能夠根據具體的塑化需求，進行*佳調節。

通過采用可控式伺服閥，可實現*佳的可復現性。

注射速率高。

注射裝置還可為電動式。
